Beheizte Notdusche und Augendusche mit Heizkabelsystem

Die beheizte Notdusche und Augendusche mit Heizkabelsystem ist eine kombinierte Notfalleinheit, die speziell für extrem kalte Industrieumgebungen entwickelt wurde. Im Vergleich zu Standardmodellen (5–38 °C), frostgeschützten Ausführungen (-5–38 °C) und hitzebeständigen Modellen (T > 38 °C) bietet dieses System den breitesten Temperaturbereich von -40 bis 38 °C und gewährleistet somit einen stabilen Betrieb auch unter extremen Kältebedingungen, indem das Einfrieren der Rohrleitungen verhindert wird.

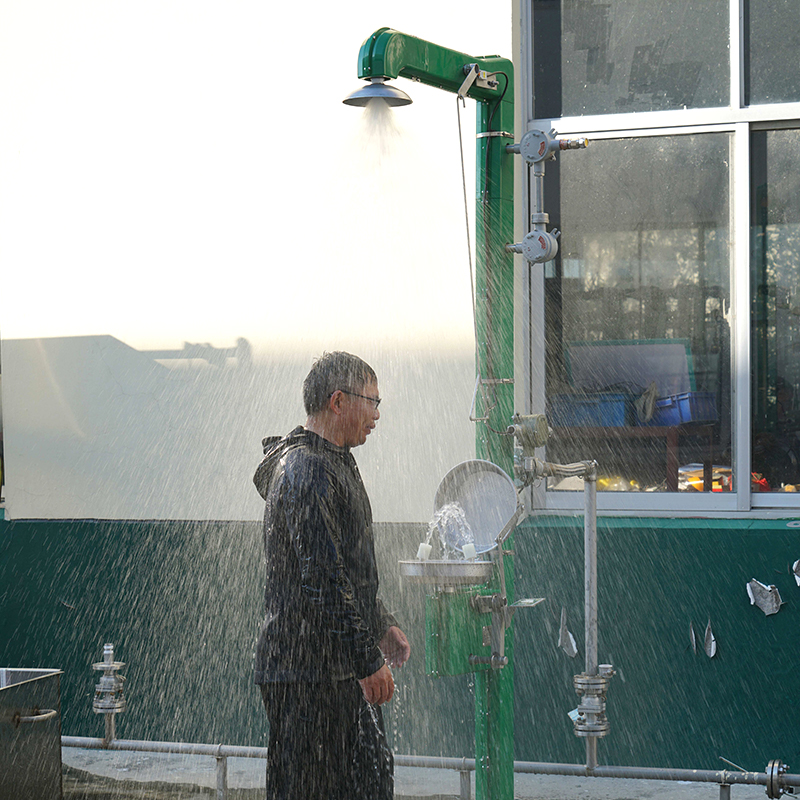

Das System wird direkt im Arbeitsbereich am Boden installiert und vereint sowohl Augenspül- als auch Duschfunktion. Bei Aktivierung werden ein akustischer und optischer Alarm ausgelöst sowie ein Signal an das DCS-System gesendet, wodurch eine schnelle Notfallreaktion ermöglicht wird. Es eignet sich besonders für industrielle Umgebungen mit Gefahr durch chemische Spritzer.

Jetzt anfragen

PDF HERUNTERLADEN

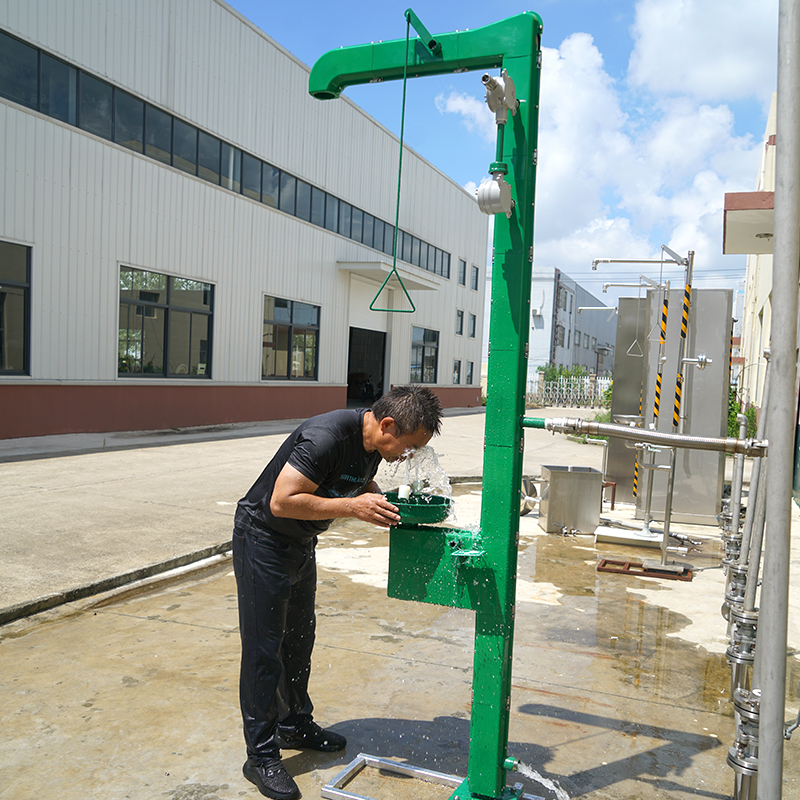

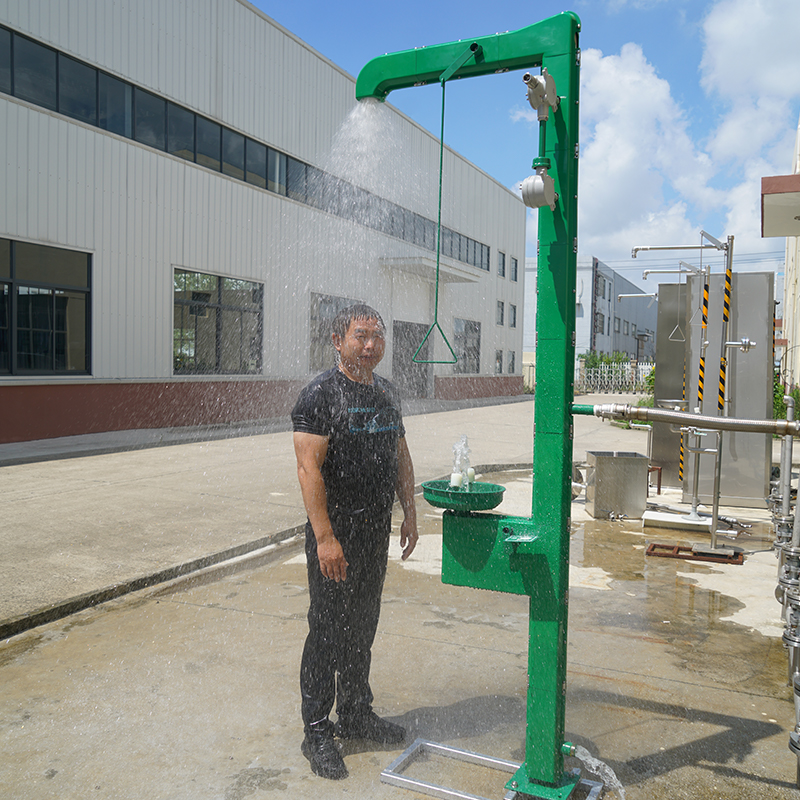

Produkteigenschaften: 1) Extrem breiter Temperaturbereich Der Einsatzbereich liegt bei -40 bis 38 °C. Im Vergleich zu herkömmlichen und frostgeschützten Augenduschen verhindert das Heizsystem das Einfrieren der Leitungen selbst in extrem kalten Umgebungen und erfüllt die Anforderungen von Winter- und Polarbedingungen. 2) Integriertes Zwei-Funktions-Design Das System kombiniert Augenspül- und Duschfunktion. Die Augendusche wird über eine Druckbetätigung aktiviert und liefert ≥11,4 L/min, während die Dusche über einen Zugmechanismus ≥76 L/min bereitstellt. Dadurch können sowohl Augen-/Gesichtskontaminationen als auch großflächige Körperkontaminationen behandelt werden. 3) Korrosionsbeständige Materialien Zentrale Komponenten wie Duschkopf, Augenspülbogen und Ventilkörper bestehen aus Edelstahl 304 und sind beständig gegen chemische Korrosion. Als Spülmedium wird Trinkwasser verwendet, um eine Sekundärkontamination zu vermeiden. 4) Explosionsgeschützte Sicherheitsausführung Schaltschrank, akustisch-optischer Alarm sowie Heizkabel sind explosionsgeschützt ausgeführt. Schutzart Exd IIC T6 / Exe IIC T6 sowie IP66 gewährleisten den Einsatz in explosionsgefährdeten Bereichen der Chemie- sowie Öl- und Gasindustrie. 5) Intelligente Alarmverknüpfung Beim Aktivieren der Dusche oder Augenspülung werden automatisch akustische und optische Alarme ausgelöst und ein Signal an das DCS-System übertragen, um eine schnelle Notfallreaktion und Rettungskoordination zu ermöglichen. 6) Einfache Installation und Transport Standardisierte Industrieanschlüsse ermöglichen eine einfache Integration in bestehende Rohrsysteme. Die stabile Edelstahlbasis erlaubt eine direkte Bodenmontage. Die Lieferung erfolgt in Holzkistenverpackung zur vereinfachten Transport- und Montagehandhabung. Anwendungsbereiche: Chemische Anlagen in kalten Regionen zur sicheren Handhabung von Chemikalien wie Salzsäure oder Natronlauge Öl- und Gasförder- sowie Raffineriestandorte mit Explosionsschutzanforderungen Niedertemperatur-Labore und pharmazeutische Produktionsstätten Polarstationen und Outdoor-Industrieanlagen in extrem kalten Klimazonen

Umgebungstemperatur	-40 bis 38 °C
Betriebstemperatur	16–38 °C (standortabhängig)
Einlassgröße	1-1/2" RF-Flansch ASME B16.5 CL150#
Auslassgröße	1-1/2" FNPT
Betriebsdruck	0,2–0,4 MPa
Spülmedium	Trinkwasser
Duschdurchfluss	>76 L/min
Augen-/Gesichtsspüldurchfluss	>11,4 L/min
Spüldauer	>15 min
Material der Einheit
Dusche (S3)	Edelstahl 304
Augenspülbogen (E2)	Edelstahl 304
Augenspülbecken (B2)	Edelstahl 304
Duschventil	Edelstahl 304, Größe 1"
Augenspülventil	Edelstahl 304, Größe 1/2"
Rohrleitung	Edelstahl 304
Basis	Edelstahl 304, Größe 300 × 300 × 10,0 mm
TECHNISCHE DATEN DER ELEKTRISCHEN KOMPONENTEN
Spannung Heizkabel	220 VAC / 230 VAC
Anschlussgröße	M25×1,5 Edelstahl 304 Kabelverschraubung
Explosionsschutz Schalteinheit/Alarm/Taster	Exd IIC T6, IP66
Explosionsschutz Heizkabel	Exe IIC T6, IP66
Leistung Heizkabel	150 W
Erdungsanschluss	M10
Bedienung
Dusche	manuell über Zughebel
Augen-/Gesichtsspülung	manuell über Druckbetätigung
Verpackung und Gewicht
Verpackung	Holzkiste (2 Einheiten pro Verpackung)
Verpackungsgröße	L × B × H = 265 × 100 × 500 mm
Gewicht (2 Einheiten pro Verpackung)	100 kg
